Сервисный тест стиральных машин Samsung

Рис. Кнопки управления запуском сервисным тестом

Вход в тестовый режим.

А. Удерживая одновременно клавиши «1» и «2», нажмите кнопку ПИТАНИЕ «4».

Б. Запуск тестового режима осуществляется нажатием кнопки «3» вправо.

Прохождение тестового режима.

Клапан залива ВКЛ (0,3 сек) > ВЫКЛ (0,3 сек) > Сливной насос ВКЛ (0,3 сек) > ВЫКЛ (0,3 сек) > Мотор влево ВКЛ (0,3 сек) > ВЫКЛ (0,3 сек) > Мотор вправо ВКЛ (0,3 сек) > ВЫКЛ (0,3 сек) > Реле ТЭН ВКЛ (0,3 сек) > ВЫКЛ (0,3 сек) >Дверь открыта (работа продолжается если дверь закрыта)

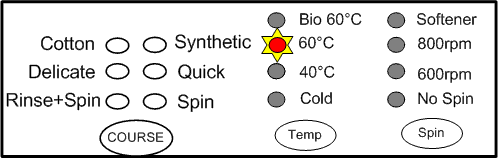

1. Ошибка залива воды

— Индикация ошибки показана Рис. 1

Рис. 1 Ошибка залива воды

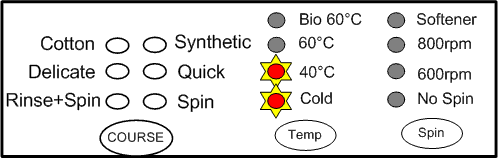

2. Ошибка слива

— Индикация ошибки показана Рис. 2

Рис. 2 Ошибка слива

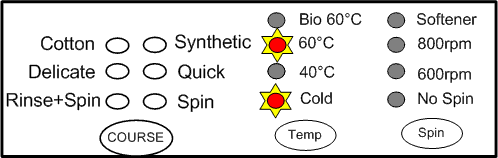

3. Ошибка перелива

— Индикация ошибки показана Рис. 3

Рис. 3 Ошибка перелива

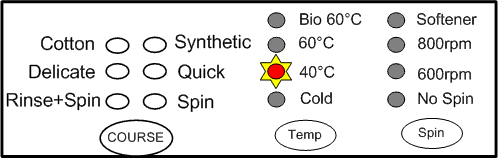

4. Ошибка дисбаланса

— Индикация ошибки показана Рис. 4

Рис. 4 Ошибка дисбаланса

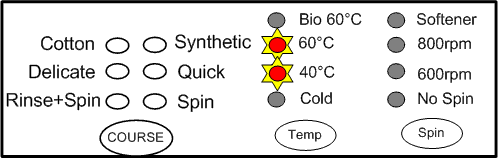

5. Ошибка нагревательного элемента

— Индикация ошибки показана Рис. 5 и Рис. 6

Рис. 5 Ошибка нагревательного элемента

Рис. 6 Ошибка нагревательного элемента

6. Ошибка открытия двери

— Индикация ошибки показана Рис. 7

Рис. 7 Ошибка открытия двери

7. Ошибка прессостата

* Генерируемая прессостатом частота в зависимости от уровня воды

Источник

Тестовый сервисный режим стиральной машины Самсунг

В процессе эксплуатации машины-автомат можно столкнуться с возникновением неисправностей или каких-либо поломок. Тестовый режим стиральной машины Samsung, предусмотренный изготовителем бытовой техники, позволяет запустить систему самодиагностики агрегата. Такая возможность поможет пользователю проверить на работоспособность все элементы прибора, выявить имеющиеся сбои и недочеты без вскрытия корпуса машины. Как начать проведение сервисного теста, расскажем далее.

Запуск процесса тестирования

Понять, каким образом провести самодиагностику агрегата поможет тестирование машины-автомата Самсунг популярной линейки Эко Бабл. Принцип описанных действий будет аналогичен для большинства других моделей бренда. Перед началом процедуры необходимо проверить, что стиральная машинка подключена к инженерным коммуникациям. После следует включить прибор в электросеть. Вход в тестовый режим осуществляется путем одновременного нажатия несложной комбинации клавиш: «Отжим», «Опции» плюс сетевой клавиши.

Зажав кнопки, вы услышите характерный звук и будете наблюдать, как загорелись индикаторы на рабочей панели. После того, как вы отпустите кнопки, стиралка перейдет в режим ожидания проведения проверки. Плотно закройте крышку люка, теперь можно считать, что прибор окончательно подготовлен к проведению самодиагностики.

Тестирование линейных составляющих

Сервисный тест машинки Самсунг условно подразделяется на два этапа, и первым из них считается проверка линейных составляющих автомата. Она позволяет наглядно убедиться в достаточной работоспособности линейных компонентов, таких как:

Кнопка, отвечающая за выбор температуры воды, включает режим проверки клапанов. Нажав на неё, можно наблюдать, как бак начнет заполняться водой через первую секцию дозатора моющих средств. При повторном нажатии клавиши «Температура», вода начнет подаваться через вторую секцию лотка. Так будут проверены оба отсека заливного клапана. Третье нажатие позволит отключить залив жидкости в барабан.

Одно нажатие на клавишу «Отжим» позволит протестировать исправность сливного шланга. Второе – включить насос Эко Бабл. Третье нажатие приведет к отключению насоса. Если вы уверены, что проблем со сливом воды из барабана нет, приступайте непосредственно к проверке насоса Eco Bubble, для этого следует быстро, два раза подряд нажать кнопку, отвечающую за отжим. Теперь посмотрите через дверцу люка. В воде, которой заполнен барабан, должны начать появляться пузырьки, это свидетельствует о том, что функция пузырьковой стирки исправно функционирует.

Кнопка «Опции» поможет проверить, как работает ТЭН. Нажав на клавишу, вы включите нагревательный элемент на несколько секунд. Если на панели управления машинкой не произойдет никаких изменений, значит, нагреватель исправен. Если с ТЭНом имеются какие-либо проблемы, прибор выдаст ошибку по нагревательному элементу.

Проверка датчиков и мотора

Испытание на работоспособность различных датчиков и мотора СМА производится вращением ручки переключения программ стирки. Выставив селектор на определенный режим можно продиагностировать отдельную деталь прибора. Расскажем, куда следует направить ручку для тестирования мотора, температурного датчика, датчика уровня, основной силовой платы.

Тестовая диагностика стиральной машины поможет пользователю за короткое время проверить системы прибора на работоспособность, а также выявить возможные неисправности. Сервисный тест подскажет, где искать основную причину выхода стиралки из строя, будь это проблемы с заливным или сливным шлангом, неполадки мотора СМА, датчика уровня воды или основной платы.

Источник

Диагностика стиральных машин Samsung

Тестовый режим на примере Samsung (серия Sensor Quick)

Для того чтоб войти в тестовый режим, необходимо выполнить следующее (Рис. 5):

Рис. 5 Показатель входа в тестовый режим стиральной машины

Последовательность и хронология этапов тестирования у стиральной машины моторной группы:

1.На предварительную стирку открывается ЭК (0,3 секунды) — выключение (0,3 секунды)

— Начало основной стирки (0,3 секунды) — выключение (0,3 секунды)

2. ЭК открывается для полоскания (0,3 секунды) — выключение (0,3 секунды)

3. Включается сливной насос (0,3 секунды) — выключение (0,3 секунды)

— Вкл. реле I электродвигателя (0,3 секунды) — выключение ( 0,3 секунды);

— Вкл. реле II электродвигателя (0,3 секунды) — выключение ( 0,3 секунды);

— Вкл. реле II электродвигателя (0,3 секунды) — выключение ( 0,3 секунды);

— Вкл. реле ТЭНа ( 0,3 секунды) — выключение ( 0,3 секунды);

4. Открывается дверца люка (режим длится до того момента, пока дверца будет в закрытом положении).

Тестовый режим на примере Samsung (модель WF6520S7W).

Рис. 17 Кнопки для запуска тестового режима.

1. Вход в режим тестирования.

1.2. Нажмите кнопу «3» вправо для запуска тестового режима.

• Последовательность и хронология этапов сервисного тестирования у стиральной машины.

2. Режим проверки термостата

2.2. Нажмите клавишу «1» и на дисплее появится «t2»

2.3. Нажмите клавишу «3» и на дисплее появиться температура, которая внутри бака.

Источник

Как запустить тестовый сервисный режим стиральной машины

Современные автоматические стиральные машины не только берут на себя заботу о чистоте белья, но и помогают своим владельцам быстро выявить возможную неисправность. Именно так, чтобы понять, что сломалось, вовсе не обязательно снимать панели корпуса, достаточно просто запустить сервисный тест стиральной машины. В ходе его выполнения модуль управления опросит каждый узел и агрегат и по окончании выдаст сообщение о выявленных повреждениях.

Тестовый режим: что это и зачем он нужен

Сервисный тест – это один из множества алгоритмов, заложенных в памяти устройства. Его задача состоит в том, чтобы проверить оборудование, выявить сбой и сообщить о нем владельцу посредством индикации. Запускается данный режим простой комбинацией кнопок, результат работы выводится на дисплей. Агрегаты старых выпусков или простые модели, к примеру, производства Candy информируют владельца комбинацией светодиодов на панели индикации.

Подготовка к запуску сервисного теста

Прежде чем начинать проверку, нужно выполнить ряд несложных операций. Первым делом следует убедиться в том, что машина подключена к электропитанию, водопроводу и канализации. Кроме этого:

Стиральные машины LG

Запуск диагностики на устройствах LG выполняется просто. Необходимо одновременно нажать три кнопки: «Включение», «Температура» и «Отжим». Об активации режима свидетельствует свечение всех ламп на панели индикации. Переключение режимов выполняется с помощью кнопки «Старт». Ход работы и ее результаты будут отображаться на экране.

В процессе тестирования можно:

Современные модели Индезит

Тестовая программа устройств Индезит выполняет ту же задачу, но ее запуск выполняется по-другому. Для этого нужно установить переключатель режимов в положение «1» и нажать кнопку «Включение», перевести селектор в положение «2» и выключить устройство. Вернуть переключатель на «1» и снова включить, далее перевести селектор в положение «3» и выключить. Снова положение «1», кнопка «Включить» затем «Слив». Режим диагностики активирован.

Программа позволяет проверить узлы и агрегаты в полностью автоматическом режиме. Алгоритм выполнения проверки примерно следующий.

Как проверить модели производства Bosch

Владельцы бытовой техники Bosch, в данном случае стиральных машин, также могут проверить работоспособность своего устройства с помощью тестовой программы. Для ее запуска нужно установить переключатель в положение «0», подождать две секунды, повернуть ручку по часовой стрелке в положение «8» при этом индикатор «Старт/Пауза» начнет мигать. Далее нужно нажать и удерживать кнопку «Обороты отжима» одновременно повернуть селектор программ в положение «9». Палец с кнопки можно убирать, режим диагностики активирован.

Для выбора конкретного узла используется селектор. Положения «1» и «2» не используются, остальные запускают следующие режимы:

Тестовый режим стиральных машин Samsung

Чтобы проверить состояние узлов и агрегатов машины Samsung нужно одновременно нажать три кнопки: «Отжим», «Опции» и «Включение». Об активации режима свидетельствует звуковой сигнал и свечение всех диодов на панели управления.

Выбор режима проверки мотора и датчиков производится с помощью селектора программ:

Современные модели Samsung предлагают дополнительные функции, их также можно проверить с помощью сервисного теста. Перечень допустимых режимов, как и список кнопок для их активации несложно найти в инструкции к стиральной машине.

Каждому владельцу автоматической стиральной машины, будь то Электролюкс, Индезит, Самсунг, следует знать, как включается сервисный тест. Это лучший способ быстро выявить поломку, найти проблемный узел. Зная, что именно вышло из строя гораздо проще решить, что делать дальше: вызывать мастера или исправлять ситуацию своими силами.

Источник

Тестовый сервисный режим стиральной машины Самсунг

Запуск процесса тестирования

Понять, каким образом провести самодиагностику агрегата поможет тестирование машины-автомата Самсунг популярной линейки Эко Бабл. Принцип описанных действий будет аналогичен для большинства других моделей бренда. Перед началом процедуры необходимо проверить, что стиральная машинка подключена к инженерным коммуникациям. После следует включить прибор в электросеть. Вход в тестовый режим осуществляется путем одновременного нажатия несложной комбинации клавиш: «Отжим», «Опции» плюс сетевой клавиши.

Зажав кнопки, вы услышите характерный звук и будете наблюдать, как загорелись индикаторы на рабочей панели. После того, как вы отпустите кнопки, стиралка перейдет в режим ожидания проведения проверки. Плотно закройте крышку люка, теперь можно считать, что прибор окончательно подготовлен к проведению самодиагностики.

Профилактические мероприятия

Сохранить работоспособность ТЭНа помогут простые профилактические мероприятия.

Ремонт стиральной машинки не всегда сложный и невыполнимый процесс. Нередко избавиться от неисправности, о которой сигнализирует табло, можно собственными силами.

Тестирование линейных составляющих

Сервисный тест машинки Самсунг условно подразделяется на два этапа, и первым из них считается проверка линейных составляющих автомата. Она позволяет наглядно убедиться в достаточной работоспособности линейных компонентов, таких как:

Кнопка, отвечающая за выбор температуры воды, включает режим проверки клапанов. Нажав на неё, можно наблюдать, как бак начнет заполняться водой через первую секцию дозатора моющих средств. При повторном нажатии клавиши «Температура», вода начнет подаваться через вторую секцию лотка. Так будут проверены оба отсека заливного клапана. Третье нажатие позволит отключить залив жидкости в барабан.

Одно нажатие на клавишу «Отжим» позволит протестировать исправность сливного шланга. Второе – включить насос Эко Бабл. Третье нажатие приведет к отключению насоса. Если вы уверены, что проблем со сливом воды из барабана нет, приступайте непосредственно к проверке насоса Eco Bubble, для этого следует быстро, два раза подряд нажать кнопку, отвечающую за отжим. Теперь посмотрите через дверцу люка. В воде, которой заполнен барабан, должны начать появляться пузырьки, это свидетельствует о том, что функция пузырьковой стирки исправно функционирует.

Кнопка «Опции» поможет проверить, как работает ТЭН. Нажав на клавишу, вы включите нагревательный элемент на несколько секунд. Если на панели управления машинкой не произойдет никаких изменений, значит, нагреватель исправен. Если с ТЭНом имеются какие-либо проблемы, прибор выдаст ошибку по нагревательному элементу.

Проверка датчиков и мотора

Испытание на работоспособность различных датчиков и мотора СМА производится вращением ручки переключения программ стирки. Выставив селектор на определенный режим можно продиагностировать отдельную деталь прибора. Расскажем, куда следует направить ручку для тестирования мотора, температурного датчика, датчика уровня, основной силовой платы.

Тестовая диагностика стиральной машины поможет пользователю за короткое время проверить системы прибора на работоспособность, а также выявить возможные неисправности. Сервисный тест подскажет, где искать основную причину выхода стиралки из строя, будь это проблемы с заливным или сливным шлангом, неполадки мотора СМА, датчика уровня воды или основной платы.

Интересное:

Как запустить тестовый сервисный режим стиральной машины

Современные автоматические стиральные машины не только берут на себя заботу о чистоте белья, но и помогают своим владельцам быстро выявить возможную неисправность. Именно так, чтобы понять, что сломалось, вовсе не обязательно снимать панели корпуса, достаточно просто запустить сервисный тест стиральной машины. В ходе его выполнения модуль управления опросит каждый узел и агрегат и по окончании выдаст сообщение о выявленных повреждениях.

Список команд инженерного меню Самсунг

Для вывода сведений по смартфону используют такие коды:

Сервисный режим активируется комбинациями #0011# или #0909#. Чтобы войти в журнал ошибок набирают *#8999*377#. Если необходимо начать кольцевое тестирование вводят *#0283#.

Чтобы попасть в настроечные таблицы, набирают:

Как определить дату изготовления телефона Samsung

Современные модели Индезит

Тестовая программа устройств Индезит выполняет ту же задачу, но ее запуск выполняется по-другому. Для этого нужно установить переключатель режимов в положение «1» и нажать кнопку «Включение», перевести селектор в положение «2» и выключить устройство. Вернуть переключатель на «1» и снова включить, далее перевести селектор в положение «3» и выключить. Снова положение «1», кнопка «Включить» затем «Слив». Режим диагностики активирован.

Программа позволяет проверить узлы и агрегаты в полностью автоматическом режиме. Алгоритм выполнения проверки примерно следующий.

Затемнение

Нажав на «Затемнение», вы увидите красный, зеленый и синий экран. Затем экран будет переключаться между затемнением и яркостью при каждом касании экрана. Чтобы вернуться на главную тестовую страницу, нажмите кнопку увеличения громкости.

Как проверить модели производства Bosch

Владельцы бытовой техники Bosch, в данном случае стиральных машин, также могут проверить работоспособность своего устройства с помощью тестовой программы. Для ее запуска нужно установить переключатель в положение «0», подождать две секунды, повернуть ручку по часовой стрелке в положение «8» при этом индикатор «Старт/Пауза» начнет мигать. Далее нужно нажать и удерживать кнопку «Обороты отжима» одновременно повернуть селектор программ в положение «9». Палец с кнопки можно убирать, режим диагностики активирован.

Для выбора конкретного узла используется селектор. Положения «1» и «2» не используются, остальные запускают следующие режимы:

Тестовый режим стиральных машин Samsung

Чтобы проверить состояние узлов и агрегатов машины Samsung нужно одновременно нажать три кнопки: «Отжим», «Опции» и «Включение». Об активации режима свидетельствует звуковой сигнал и свечение всех диодов на панели управления.

Выбор режима проверки мотора и датчиков производится с помощью селектора программ:

Современные модели Samsung предлагают дополнительные функции, их также можно проверить с помощью сервисного теста. Перечень допустимых режимов, как и список кнопок для их активации несложно найти в инструкции к стиральной машине.

Каждому владельцу автоматической стиральной машины, будь то Электролюкс, Индезит, Самсунг, следует знать, как включается сервисный тест. Это лучший способ быстро выявить поломку, найти проблемный узел. Зная, что именно вышло из строя гораздо проще решить, что делать дальше: вызывать мастера или исправлять ситуацию своими силами.

Неполадки управляющего модуля

Если оборудование отключается в момент начала стирки, то причиной дефекта может стать блок управления, расположенный в верхней части корпуса. Контроллер содержит электронные компоненты, которые могут отходить от контактных дорожек или выходить из строя из-за вибраций или попадания влаги. Сотрудники сервисных центров отмечают плохую пайку электроники и невысокое качество печатных плат, от которых отслаивается металлическая подложка.

Проверка блока производится в условиях сервиса. Пользователь не может найти микротрещины в элементах или определить некорректно работающий диод или транзистор. Для удаления поврежденных и установки новых деталей требуется специальное паяльное оборудование. Контроллер с фатальными повреждениями необходимо заменить.

Как тестировать стиральную машину

Протестировать стиральную машину не сложно, главное разобраться, какие кнопки следует задействовать. Зажав нужные, в большинстве случаев машина отвечает веселым светом всех лампочек на панели управления. После этого. Нажав кнопку «Старт» (или аналогичную, в зависимости от марки и модели стиралки), активизируется запуск процесса тестирования.

Многие стиралки позволяют проводить тест при помощи всего одной кнопки (иногда она так и называется «Тест» или «Test»). От количества нажатий зависит, что именно будет проверяться.

— начинается проверка барабана при обратном вращении – то есть против часовой стрелки;

— проверка барабана при отжиме;

— тестирование предельной скорости вращения барабана;

— проверка прессостата и клапана впуска воды. При этом будет залит полный бак воды, что должно отражаться на дисплее. При этом, обозначение пустого бака примерно такое – 261 – 263, а полного – 230;

— проверка нагревательного элемента, при котором ничего не отображается на экране дисплея;

— происходит контроль температуры нагрева воды, также не отражающийся на экране;

— проверяется двигатель при вращении в обычном режиме, то есть по часовой стрелке и на экране отображаются обороты;

— проверка быстрого вкл/откл ТЭНа. При этом он нагреется на три секунды несколько раз и на экране появятся цифры, показывающие температуру нагрева воды в баке;

– проверка насоса отвечающего за слив воды. При этом вода будет медленно сливаться.

После полного слива воды, ее значение, отображающееся на дисплее должно стать снова в интервале между 261 и 261. Если на экране высвечивается цифра в диапазоне от 252 до 259, это означает, что воды слилась не полностью и необходимо найти причину этой неполадки.

После проведения тестирования, нужно последний раз нажать кнопку, что приведет к выходу машины из режима проверки.

Диагностика неисправностей

Если высвечивается ошибка нагрева или перегрева первоначально исключают проблемы ТЭНа. Работоспособность проверяют мультиметром. При исправном нагревательном элементе потребуется проверить всю проводку и термодатчик.

Следующим проверяют модуль управляющей системы. Ремонт платы наиболее сложный, поэтому лучше пригласить специалиста.

Для чего нужно тестирование

Производители стиральной бытовой техники не зря закладывают в свои приборы программ тестирования. Это, во-первых, упрощает жизнь потребителю, поскольку большинство трудоемких и сложных процессов, связанных с проверкой, машина выполняет автоматически. Во-вторых, пользователь имеет возможность самостоятельно проверить прибор и выявить причину возникших неполадок, не прибегая к помощи специалистов.

Вероятные неисправности, требующие ремонта

Все ошибки, которые появляются на дисплее и начинаются с кода Н, возможно исправить. Устранение некоторых из них можно выполнить самостоятельно. Но если это не получается, то следует обратиться в сервисный центр. Специалисты приезжают в заранее оговоренное удобное время.

Работники сервисных центров проводят замену ТЭНа на дому. Для ремонта подобных ошибок стиралку в сервисный центр забирают крайне редко.

Секреты сервисного теста новых СМА Samsung

Не зная этой особенности, я очень долго искал неисправность в модуле, на одном из ремонтов, где нужно было просто заменить ремень и проверить, как раз для проверки я и применял демо-режим, который существенно экономит время на заявке. Машинка упорно не хотела вращаться, хотя реле прекрасно щелкали, проводка была восстановлена и модуль весь проверен. Запустив в режим стирки, она стала работать как ни в чем не бывало, такая вот заковырка, но давайте теперь поговорим о новых версиях модулей с цифровым дисплеем и технологией Экобабл.

Когда ошибки можно удалить самостоятельно

Если экран выдает ошибку, можно выполнять несколько простых действий, которые могут устранить неисправность.

Если код возникает снова, то следует вызывать специалиста.
