120. Скрытое сервисное меню семейства BMW E38/E39/E46/E53

Скрытое сервисное меню семейства BMW E38/39/46/53

Так как монитор 16:9 и блоки у всех машинах одинаковые, то и скрытое меню для всех этих авто одинаковое…
Как попасть в скрытое сервисное меню:
— для входа в сервисное меню необходимо зайти в «Настройки» («Set»).
-нажать и удерживать кнопку «MENU» (левая сторона/край кнопки) в течении 10 секунд.

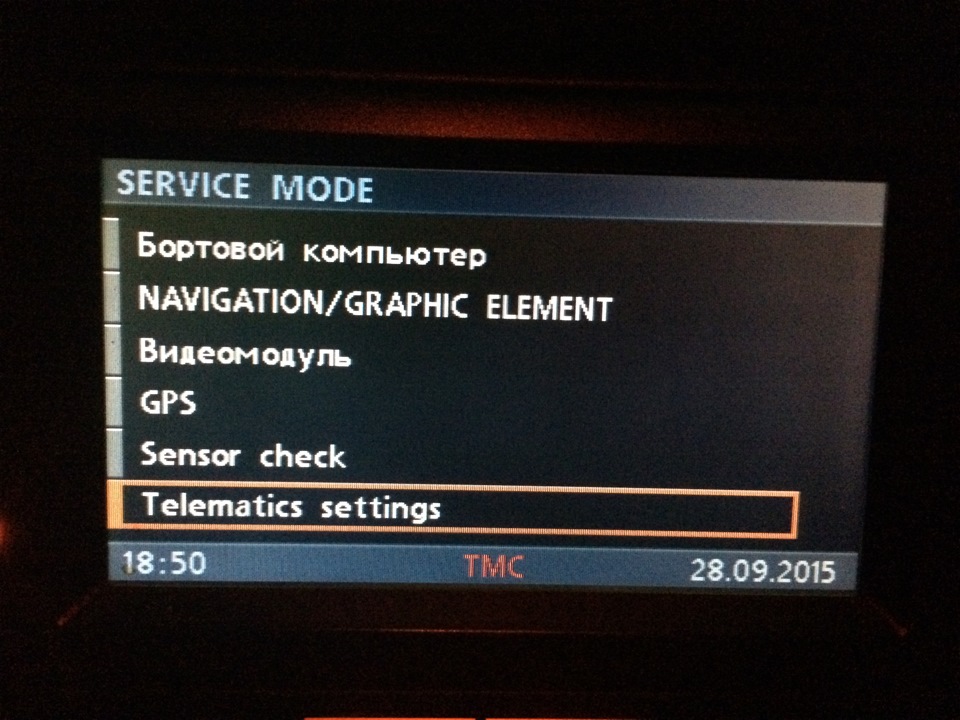

— в результате появится сервисное меню следующего вида:

Что несет в себе интересного данное меню? в отличие от более информативных тестов приборной панели www.drive2.ru/l/8503775/ очень, чего то важного не несет, единственное, что может быть для нас важно, так это включение Perspective view (Перспектива) для навигации, который позволит включать 3D режим карты, и то в основном это касается навигации MK4…

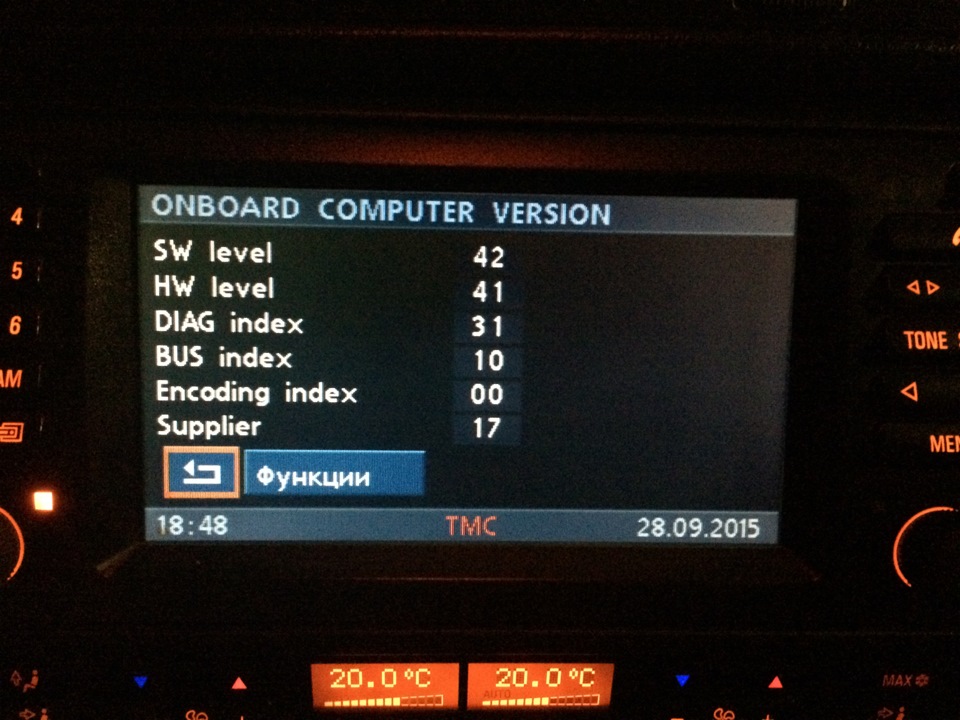

1- Бортовой компьютер ( общая информация)

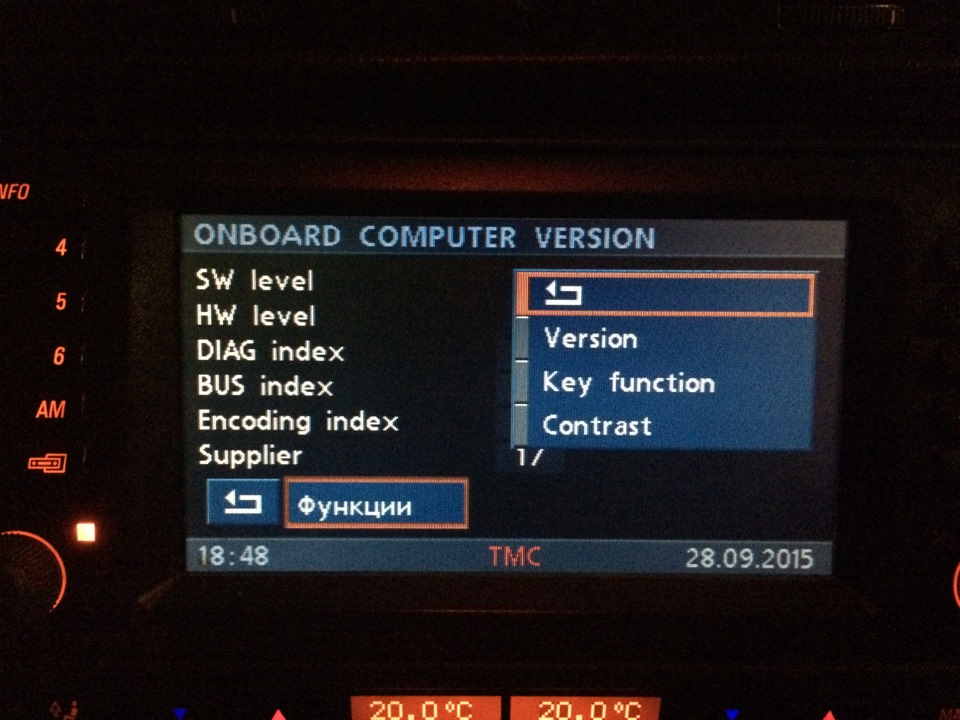

…если нажать на кнопку «ФУНКЦИИ» в подменю, то

Тут можно увидеть, какие сигналы отсылаются в шину I-Bus при нажатии-поворачивании ручек-кнопок. Может быть полезно для проверки работоспособности каждой кнопки.
кнопки «MENU», «INFO» и «Telefon» состоят не из одной кнопки, а из двух. То есть нажатие на правую и левую сторону кнопок отправит разные сигналы в шину I-Bus.
Для выхода из этого подменю необходимо либо подождать 10 секунд, либо нажать и удерживать кнопку «MENU»

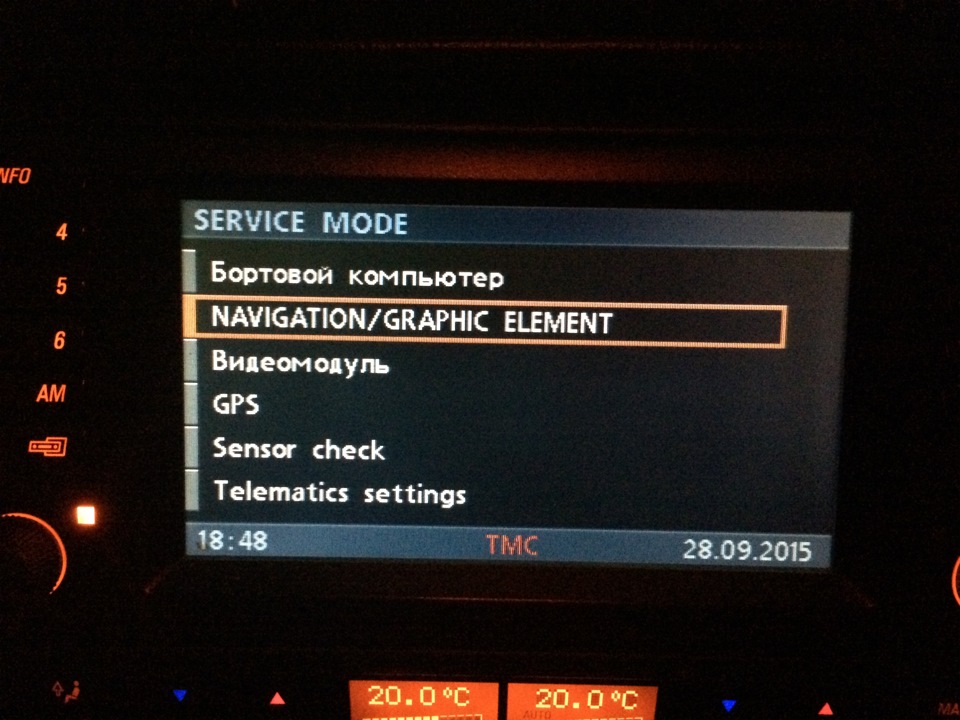

2.Навигация /графический элемент

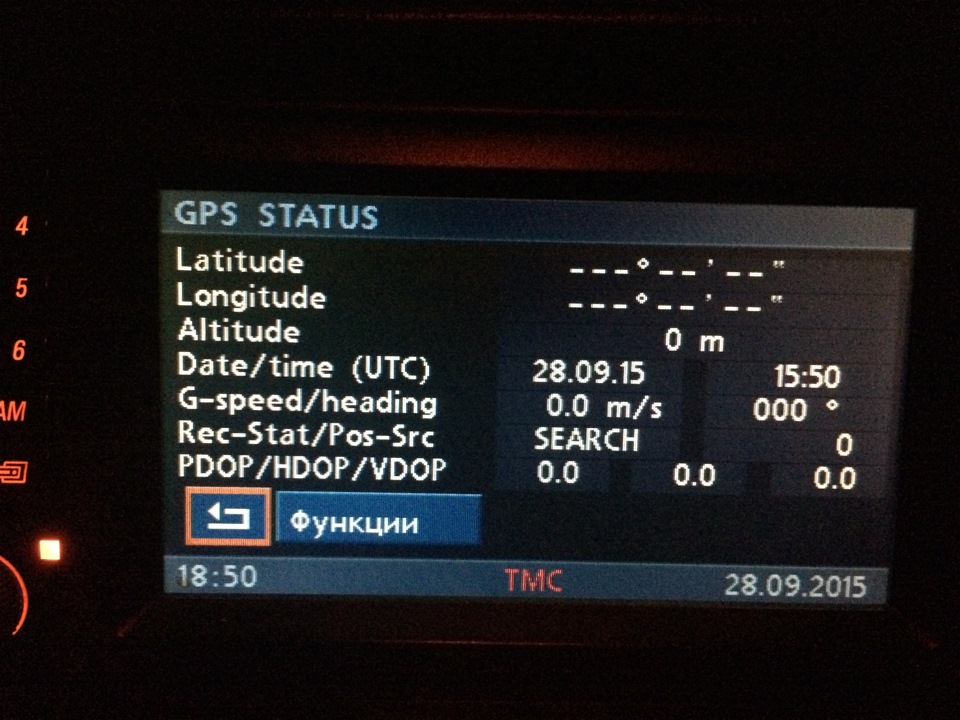

Ширина/долгота — точные до секунд координаты
Высота — текущая высота над уровнем моря
Дата/время — дата и время в формате UTC
Скорость/загол — скорость в м/с и отклонение от севера в градусах
Rec-Stat/Pos-Src — неизвестно
PDOP/HDOP/VDOP — H — точность по горизонтали, V — по высоте, P — комбинация из этих двух величин, т.е. точность в 3D пространстве. Чем ниже значение этих коэффициентов, тем выше точность.

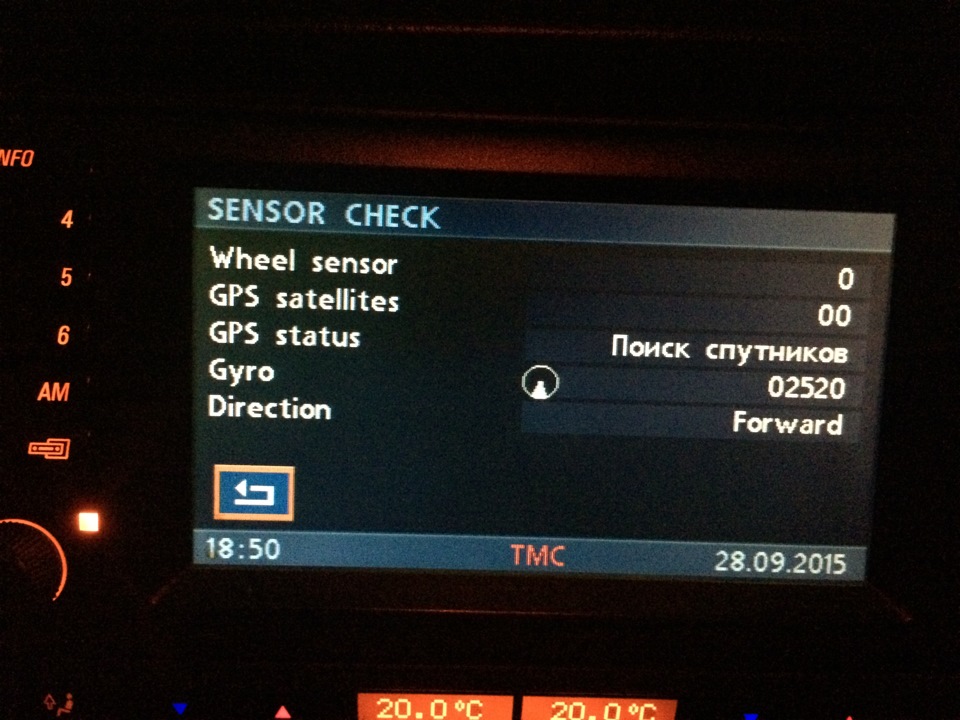

5.Проверка GPS датчика

Датчик колеса — количество импульсов от заднего левого датчика АБС. При 500 импульсах в секунду скорость будет в районе 80 км/ч.
Спутники GPS — количество видимых спутников
Статус GPS — определилось ли местоположение
Гиро — гироскоп. При повороте вправо счетчик увеличивается, при левом повороте соответственно уменьшается. В состоянии покоя имеет значение 2500.
Направление — направление движения: вперед или назад.

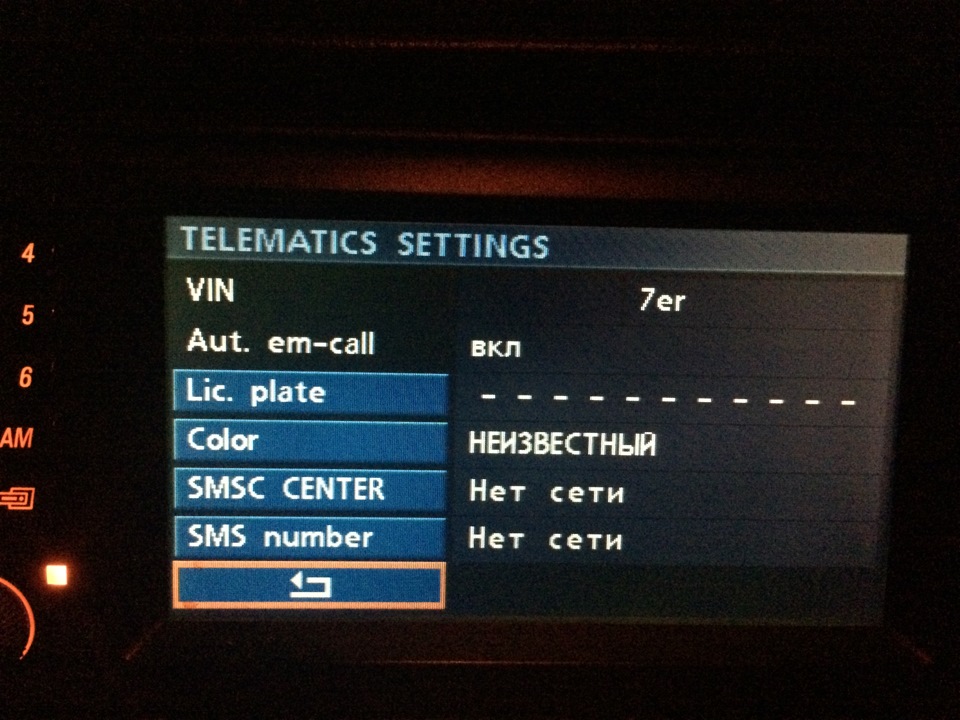

В данном меню можно включить/выключить «Авто помощь», ввести цвет, гос. номер автомобиля, центр SMSC, номер SMS и пр.
При наличии телефона в автомобиле или кнопки SOS в случае ДТП (срабатывание пиропатрона и подушек безопасности), автомобиль автоматически отправит координаты месторасположения, цвет, VIN и госномер в службу спасения.

7.Перспектива (Perspective view)— для владельцев блоков навигации MK4
В данном меню можно включить/выключить режим 3D отображения карты Perspective view.
После включения режима 3D не забудьте переключить режим на «Перспектива» при самом отображении навигационной карты (навигации).

Источник

Блог Дениса Колисниченко

Еще один блог ни о чем

Главная » Автомобили » Сервисное меню BMW X5 (E53)

Сервисное меню BMW X5 (E53)

Обещал выкладывать интересные факты о машине, начинаю с сервисного меню. Дальше будет много чего интересного

В БК имеются скрытые функции, которыми можно воспользоваться.
Возможно, что меню уже активировано. Если да – нажимаем и держим правую кнопку на панели приборов, пока не высветится « Test Nr.01». Левой выбираем подменю. Далее правой – номера тестов.
Если нет – нужно проделать пару нехитрых операций:
— ключ зажигания в положение II
— нажать и держать правую кнопку на панели приборов
— высветится надпись «Check Control OK»
— примерно через 10 сек. Высветится надпись «Test Nr. 01»
— нажать левую кнопку на панели приборов
— высветится VIN номер
— высветившиеся пять цифр нужно сложить вместе по порядку. У меня получилось 23. Буквы не в счёт.
— нажимать правую кнопку до тех пор, пока не высветится «Test Nr. 19»
— затем нажимать левую кнопку, пока не высветится число, которое у ваc получилось, после складывания цифр VIN номера
— нажать правую кнопку на панели приборов. Меню активировано.

Тест 1. Некоторая информация о автомобиле.

1. VIN номер (последние семь символов)
2. К-номер панели приборов
3. BMW-номер панели приборов
4. Версия CAN-Bus
5. Дата производства автомобиля (неделя/год)
DAT: 28|02
6. Версия Hardware/Software
7. Число цилиндров/Статус впрыска/Motorfaktor

Тест 2. Тест панели приборов.
Загорается всё, что может гореть. Здесь можно хорошо увидеть битые пиксели. Все стрелочки пробегаются от нуля до максимума.

Тест 3. Информация о сервисе.
1. Сервис-интервал, расчёт в литрах. (Нет точной информации)
2. Осталось дней до Inspektion.

Тест 4. Расход топлива.
1. Моментальный расход в литрах/100 км
2. Моментальный расход в литрах/час

Тест 5.
1. Средний расход топлива.
RW-VBR: 07.9 L/100KM
2. Сколько км можно проехать на оставшемся бензине в баке.
RW 0251

Тест 6. Информация о баке.
1. Вместимость (л) левый бак/правый бак.
2. Общее кол-во бензина в баке (л)

Тест 7.
1. Температура охл. Жидкости.
2. Температура воздуха за бортом.
3. Моментальные обороты двигателя.

Тест 8.
1. Моментальная скорость.
2. Показываемая скорость.

Тест 9.
1. Текущее напряжение бортовой сети.

Тест 10.
Для какой страны произведен автомобиль:
LANG OO D

0. Германия.
1. Великобритания.
2. США.
3. Италия.
4. Испания.
5. Япония.
6. Франция.
7. Канада.
8. Австралия.

Тест 11.
Переключение AM/PM.

Тест 12.
1. Средняя скорость.
2. Время прибытия.

Тест 13.
Контроль гонга бортового компьютера.

Тест 14.
Контроль ошибок в памяти.
Если ничего нет, должно высветиться:
DIAG 1 00 00 000

Ошибки считываемые DIS-ом, не имеют с этими ничего общего.

Тест 15-18 не несёт никакой информации.

Тест 19. Включает тесты 3-18.

Тест 20. Коррекция показаний расхода топлива.

Тест 21. Reset.

Функцию можно сравнить с отсоединением клемм АКБ.

Продолжение будет. Все это копипаст. Скоро выложу свою версию, с конкретными примерами и фотками!

Источник

Скрытые возможности приборной панели BMW LOW / сервисное меню

Побудило меня сделать эту запись понимание того, что не все возможности приборной панели BMW общеизвестны.

Итак, в приборной панели имеются тесты, которые могут показать полезную информацию без подключения диагностического кабеля.

Для того, чтобы их активировать есть два варианта:
1. Нажать кнопку сброса суточного пробега и, не отпуская, провернуть ключ в первое положение.
2. При находящимся ключе в первом положении либо с включённым зажиганием нажать и держать кнопку сброса суточного пробега в течении 5 сек.

Test 1
1.0 Последние 5 знаков VIN кода
1.1 Количество импульсов на км (калибровка одометра)
1.2 ID номер приборной панели
1.3 Версия CAN-Bus
1.4 Дата кодировки панели приборов
1.5 Версия Hardware и Software

Test 2
Полный тест приборной панели (загораются все лампочки, все стрелки дважды плавно переходят в крайнее положение и обратно). Тест позволяет проверить не перегорела ли какая-нибудь важная лампочка, например перегрева или давления масла.

Все остальные тесты (3-20) активируются через test 19. Для этого необходимо перейти в test 19, подождать 1 сек. пока он активируется. В этом тесте режимы _on / _off переключаются с частотой 1 сек. Необходимо коротким нажатием кнопки суточного пробега выбрать «_off», затем короткими нажатиями кнопки выбираем интересующий нас тест.

Переход между функциями одного теста точно такой же — выбор короткими нажатиями +1 сек. — тест активируется.
Переход между тестами — длинное нажатие до переключения в режим выбора тестов и аналогично выбор короткими нажатиями +1 сек.

Test 3
3.0 Количество израсходованного топлива после сброса oil service+insp. (литры)
3.1 Количество дней после сброса сервисного интервала

Test 4
4.0 Расход топлива в текущий момент (л/100 км)
4.1 Расход топлива в текущий момент (л/час)

Test 5
5.0 Средний расход топлива за последние 100 км (л/100 км)
5.1 Запас хода (км)

Test 6
6.0 Раздельное количество литров топлива в баках
6.1 Суммарное содержимое баков
6.2 Количество литров топлива в баках за вычетом резервной области / фаза работы бензонасоса

Test 7
7.0 Температура охлаждающей жидкости
7.1 Температура наружного воздуха
7.2 Текущая частота оборотов двигателя
7.3 Показываемая скорость (км/ч)
7.4 Реальная скорость (км/ч)

Test 8.0-8.3
То же что и в 7.0-7.3 в шестнадцатеричном виде

Test 9
Напряжение бортовой сети

Test 10
Для какой страны произведён автомобиль:
0. Германия
1. Великобритания
2. США
3. Италия
4. Испания
5. Япония
6. Франция
7. Канада
8. Австралия

Test 12
Не задействован

Test 13
Проверка работы гонга

Test 14.0-14.4
Накопитель ошибок (показывает 5 последних)

Test 16
Процентное соотношение уровня яркости приборной панели

Test 17
Не задействован

Test 18
Не задействован

Test 19
Активация тестов 3-20, описана выше

Test 20
Корректировка коэффициента поправки для расчёта среднего расхода топлива

Test 21.0
Сброс установок

Вот пожалуй и все показания, с которыми получилось разобраться.
В следующей записи выложу те показания, которые разгадать не удалось.

Источник

Скрытые возможности Щитка приборов.

Тема обсуждалась не рас на различных форумах, но все же повторю ее тут.
Опишу дополнительные возможности приборной панели на Моделях Е38/Е39/Е53.

Данный пост является Copy/Paste Информацией с BMW форума. Писать самому очень лень, но лично все проверил и в за достоверность ручаюсь. Плюс достаточно полезная информация по самодиогнастированию некоторых узлов и агрегатов. Пример все перечисленного ниже на приборной панели Е38.

1. Поворачиваем ключ зажигания в первое или второе положение или заводим машину.

2. Нажимаем и удерживаем правую кнопку на панели приборов. Появляется надпись «CHECK CONTROL OK» (или если у вас есть сообщения бортового компьютера то выводятся они) продолжаем удерживать кнопку надпись «CHECK CONTROL OK» пропадает, держим далее и примерно через 1-2 сек появляется «TEST-NR. 01:» поздравляем Вы в сервисном меню. Всего в этом меню 21 пункт. В этом режиме левая кнопка на приборной панели служит для входа в пункты меню, листание подпунктов меню, изменение значений (когда это доступно). Правая кнопка служит для переключения пунктов меню. Итак… Пункты сервисного меню:

1. TEST-NR. 01: • FGSTNR: LX74994 — последние 7 знаков VIN номера (складываем 5 цифр получаем число которое поможет разблокировать остальные пункты меню — 33 в данном примере)
• K: 4812 — калибровка одометра (количество K импульсов км).
• BMWTNR: 6906124 — Серийный номер приборной панели.
• CI:12 DI:07 BI:10 — индексы кодировочный/диагностический/шины • DAT: 07/06 — дата сборки автомобиля (месяц\год)
• HW:09 SW:1300/1300 — Версия программного обеспечения.
• ZYL:06 M:3 S:4095 — кол-во цилиндров/?/? (Лично меня смущает достоверность этого пункта)
• CAN:03 AEND:23 — версия /индекс модификации

2. TEST-NR. 02: Этот пункт меню еще никого не оставлял равнодушным, зрелище по настоящему захватывающее. Абсолютно все лампочки и стрелочки должны отработать все свои возможные варианты и положения указывая на свою работоспособность или рассказывая о требуемой замене.

3. TEST-NR. 03: Перейдя на данный пункт сервисного меню вы увидите надпись «LOCK: ON«, если конечно же никто до вас не разблокировал остальные пункты. Для того что бы разблокировать нужно ввести сумму последних 5 цифр вашего VIN кода (левой кнопкой осуществляется ввод значения, правой подтверждение.)
• SI-L: xxxx — Количество скушанного топлива после сброса oilservice+insp.
• SI-TAGE: xxxx — Количество дней после сброса сервис интервала При покупке автомобиля увидев красную зону сервиса, можно залезть в меню и глянуть как давно было обслуживание автомобиля увидев значения скушанного топлива и количество прошедших дней. И пускай хозяин потом не рассказывает что она все зиму или лето стояла. Хотя судить (верить или не верить) конечно Вам.

4.TEST-NR. 04 Данный пункт меню нам может рассказать потребление топлива нашим автомобилем.
• VBR: xx.x L/100KM — расход топлива в движении (литров на 100 km)
• VBR: x.x L/HR — моментальный расход топлива (литров в час) Если расход топлива при движении тяжело оценить, то вот второй пункт может подсказать и указать нам на некоторые проблемы. Расход топлива дизельного прогретого двигателя должен быть в диапазоне 0,6-0,9 литров в час. С кондиционером 0,9 — 1,6.
Если эти ваши значения отличаются в большую сторону то стоит проверить форсунки.

5. TEST-NR. 05
• RW-VBR: xx.x L/100KM — средний расход топлива (литров на 100 km)
• RW: xxx KM — рассчитанный компьютером запас хода

6. TEST-NR. 06 • TNK: x.x/xx.x/xx.xL — значение датчика уровня топлива 2 (без топливного насоса)/значение датчик уровня топлива 1 (сторона топливного насоса)/суммарный уровень
• TNKANZ: xx.xL PHASE1 — уровень топлива, за вычетом резервной области/фаза работы бензонасоса Тут всегда можно глянуть в цифровом виде количество топлива в баке — для особо любопытных

7. TEST-NR. 07 Этот тест отображает данные в цифровом виде, которые сложно точно определить по стрелочным приборам:
• KTMP: xxx°C — температура охлаждающей жидкости в двигателе
• N: xxxxx U/MIN — обороты двигателя
• ATMP: +xx.0°C — наружная температура с датчика на переднем бампере, для уменьшения погрешности вносимой горячим двигателем только при достижении скорости в 30 km/час значение переносится на панель приборов Выбрав данный пункт меню можно прогреть автомобиль до 85-90 градусов и покататься на автомобиле и обратить внимание на температуру охлаждающей жидкости (особенно при работающем кондиционере) Если система охлаждения в полном порядке то температура не будет превышать 96 — 100 градусов, но стоит поискать причины и мелкие проблемки в системе охлаждения (может давно менялась охлаждающая жидкость или сдох термостат, может радиатор весь в грязи). Идеально же если температура не будет подыматься выше 93 градусов. Ну и конечно же кататься надо летом наблюдая за температурой.

8. TEST-NR. 08
• V: xxx KM/H — текущая скорость автомобиля

9. TEST-NR. 09
• VB: xx.x V — напряжение бортовой сети автомобиля Посмотрев напряжение бортовой сети заведенного автомобиля можно увидеть следующую картину:
1. Если напряжение в пределах 13-14 вольт — все отлично
2. Если же напряжение ниже 13 вольт то скорее всего на генераторе пора заменить щетки, или по каким-либо причинам плохо натянут ремень.

10. TEST-NR. 10
• LAND: 01 UK — установленная страна/язык, возможные варианты: (0=Deutschland, 1=UK, 2=USA, 3=Italien, 4=Spanien, 5=Japan, 6=Frankreich, 7=Canada, 8=Australien) Возможные языки панели приборов. В народе поговаривают, что в не рестайлинговых моделях язык можно менять самому. В рестайлинговых моделях язык можно изменить только с помощью компьютера.

11. TEST-NR. 11
• EINHEIT 1: 04 • EINHEIT 2: 80 • EINHEIT 3: 42 Если перевести в Google слово «EINHEIT» получиться БЛОК что же именно нам хочет сообщить компьютер достоверных сведений так и не удалось найти (если вам что то известно пишите будем с радостью править и описывать и конечно же публично Вас поблагодарим.)

12. TEST-NR. 12 • VANK: xxx.x KM/H • ANK: —:— • ANK — это от немецкого Ankunftszeit — время прибытия. Соответственно, VANK — средняя скорость (коэффициент) для расчёта среднего времени прибытия.

13. TEST-NR. 13 • GONG? Это звуковой эквивалент «TEST-NR. 02«, пользуясь кнопкой R Вы сможете прослушать следующие звуки, по порядку, «напоминание», «тревожный сигнал о понижении внешней температуры», «превышение лимита скорости», «чек контроль».

14. TEST-NR. 14 • DIAG: 1 C7 81 000 • DIAG: 2 00 00 000 • DIAG: 3 00 00 000 • DIAG: 4 00 00 000 • DIAG: 5 00 00 000 Это так называемый отстойник ошибок. Сюда компьютер записывает последний 5 зафиксированных ошибок. Все нули обозначают неопознанную ошибку, в иных случаях компьютер записывает конкретный код ошибки.

15. TEST-NR. 15 • PORT A00: xxxxxxxx • PORT A01: xxxxxxxx • PORT A02: xxxxxxxx • PORT A03: xxxxxxxx • PORT A04: xxxxxxxx • PORT A05: xxxxxxxx • PORT A06: xxxxxxxx • PORT B00: xxxxxxxx • PORT B01: xxxxxxxx • PORT B02: xxxxxxxx • PORT B03: xxxxxxxx • PORT B04: xxxxxxxx • PORT B05: xxxxxxxx • PORT B06: xxxxxxxx\ Эта информация может сослужить лишь службу программеру для отладки. В этом пункте меню отображается информация о состоянии восьми битных портов ввода\вывода.

17. TEST-NR. 17 • RCC-EMPF.: —-MIN Достоверной информации не нашел. Пишите если можете рассказать по подробнее об этом пункте.

18. TEST-NR. 18 Никогда не запускался.

19. TEST-NR. 19 • LOCK: OFF Служит для разблокирования доступа к закрытым тестам 3-18,20,21. Если тесты уже разблокированы, служит для их закрытия.

20. TEST-NR. 20 • KVBR: 1000 Коэффициент расхода топлива. Применяется для калибровки расхода топлива.

21. TEST-NR. 21 • RESET? Программный сброс панели (обнуляются часы, дата, климатическая установка и временные установки)

Источник

⚠️Скрытое меню BMW X5 E53

В Е53 очень полезное скрытое сервисное меню. О том как открыть сервисное меню самостоятельно, лучше один раз увидеть:

⚠️Разблокировка сервисного меню bmw x5 e53
В скрытом меню:
-Информация о автомобиле
-Тест панели приборов
-Информация о сервисе
-Расход топлива
-Средний расход топлива
-Информация о баке
-Температура
-Обороты двигателя
-Контроль гонга бортового компьютера
-Контроль ошибок в памяти
-Коррекция показаний расхода топлива
-Reset

BMW X5 2004, двигатель дизельный 3.0 л., 218 л. с., полный привод, автоматическая коробка передач — своими руками

Машины в продаже

Комментарии 49

Спасибо 👍 даже не знал что такое есть 😂

16й тест пропустил…, а это на минуточку — температура масла!

сегодня гуглил про андроид на икс, и мне как особо одарённому инфы маловато. там б** просто куча проводов сфоткано и вот я молодец такой, поставил и всё работает. нах, забил

Снимай, рассказывай. Мне-б такое видео помогло, да и сейчас многие ищут инфу на каналах. Актуально в наше время.

так я для интереса смотрел посты. и мало понял🤣 но есть люди, которые шарят, делают вещи и молчат) поставил, сделал и спасибо за просмотр. да при тех же ремонтах акпп есть просто куча неозвученных моментов

Ну да, так и есть. А ремонт акпп- это вообще ТАБУ

куча заезженных тем, но как говорится, лучше раз увидеть чем сто услышать. да и машины, продаются и покупаются, владельцы меняются. кому то да и поможет этот пост

Если честно, не нашел внятного изложения на ютубе, решил отснять чтоб было +- доступно для того, кто первый раз это будет делать. Сам изучал в бумажном виде, но хотел сходу видос увидеть, нормальный- не на шел

где то вроде бы видел🤔 да не суть. видос + лучше чем —

Уже заезженная тема, а некоторые люди новое видео про это снимают. :/
Что только не сделают ради рекламы.

Твое субъективное мнение, я изучал информацию, решил отснять видео для подписчиков своей машины. Возможно для кого то это новая информация.

Раз уж снимаешь такое видео, то почему не рассказал, что:
— зажигание не обязательно включать, можно войти туда и с первого положения ключа, как и на ходу.
— 2ой тест не будет работать с запущенным двигателем.
— 3ий тест показывает литры, израсходованные с момента сброса сервисного интервала, так же показывает пройденные календарные дни с того же момента
— 5ый тест показывает средний расход топлива последней поездки, а не с последнего обнуления. это не та же цифра, что и на БК.
— 9ый тест врёт на 0.4-0.6 вольт в меньшую сторону
— 12ый показывает среднюю скорость последней поездки, с момента, как начал двигаться.
— 20ый тест очень полезный, если хочешь, чтобы БК показывал правильный средний расход топлива
— выйти из тестов можно даже на ходу, достаточно снова подержать правую кнопку, как при входе.
И это далеко не всё, просто это самое интересное и полезное для обычных пользователей, на мой взгляд.

Вот поэтому я и считаю, что видео было снято только для того, чтобы снять видео, чтобы было, что выложить на канал, а тема уже притянута за уши.

Хотя даже такое видео может кому-то пригодиться, как и вообще любое другое видео на ютубе.

Супер, жду от тебя, твою версию ролика на Ютюб. Я рассказал основные детали, а самое главное- как зайти в это меню. Так что все в твоих руках, жду твою версию. 😉

Я видео не снимаю, мне это не интересно и я не люблю это и не умею. Так что от меня видео не будет.
А вообще, есть такие программы, как Inpa, Rheingold и NCS Expert. Вот там действительно не паханное поле и будет полезно и интересно многим любителям БМВ. Только сначала сам разберись досконально, а то там можно делов наделать. 🙂

Ну если не снимаешь и не любишь, смотри мои видосы 😄😄😄 Снимать стараюсь, этому тоже нужно обучаться. Да и не легко когда нужно держать камеру, думать что говорить и еще и делать руками. Особенно когда лакокрас снимал, а о работах со стекловолокном вообще молчу. Надо чтото сказать/озвучить, снимаешь респиратор 😷, говоришь и глаза на лоб вылазят от реакции смол. + стекловолокно попало на кожу и начинает зудеть, и серьезно отвлекать. Этого вообщем зрителю не видно, да и не нужно видеть.

Так то молодец, но в этом видео тема на раскрыта, поэтому сложилось такое впечатление. В остальном всё ок, любое видео кому-то да будет полезно!
Это была лишь субъективная критика и мне показалось, что ты как-то остро на неё отреагировал. Если так, то зря, ведь отзывы полезны любые, так как есть вещи, которые самому не видно. 😉

Та не, тебе показалось. Я даже, в целом, заинтересован услышать критику. Так что, пиши что замечаешь. В любом случае — работаю над ошибками 🙂

Так то молодец, но в этом видео тема на раскрыта, поэтому сложилось такое впечатление. В остальном всё ок, любое видео кому-то да будет полезно!
Это была лишь субъективная критика и мне показалось, что ты как-то остро на неё отреагировал. Если так, то зря, ведь отзывы полезны любые, так как есть вещи, которые самому не видно. 😉

Просто ты сходу озвучил за какую-то рекламу, но тут далеко не в этом дело.

Я видео не снимаю, мне это не интересно и я не люблю это и не умею. Так что от меня видео не будет.
А вообще, есть такие программы, как Inpa, Rheingold и NCS Expert. Вот там действительно не паханное поле и будет полезно и интересно многим любителям БМВ. Только сначала сам разберись досконально, а то там можно делов наделать. 🙂

Диагностирую и кодирую DIS и Progman через виртуальную машину.

Полезная штука, давно открыл для себя в е38, юзаю каждый день.

Источник
